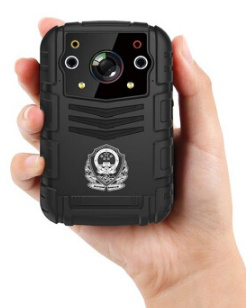

愛國者執法記錄儀DSJ-R1產品概述

產品獨特點:

1， 最新2015年公安部行標報告，產品報告符合A1級

2， 擁有自主外觀專利權登記證

3， 產品外殼必須是雙色注塑

4， 連續錄像不低于11個小時

5， 電池需要單獨提供安全和循環次數報告，檢測單位必須有CNAS認證

6， 雙麥克風錄音設計

7, 支持HDMI視頻輸出和一鍵錄音錄像功能

商務資質：

1、愛國者品牌是中國馳名商標

2、愛國者執法記錄儀有：帶時間錄音標識和斷電保護發明證書，這樣來保證音視頻記錄公正性、安全性和不間斷性，有專利證書更安全穩妥 （兩個錄音文件專利證書）

3、愛國者電子通過ISO 9001認證

5、愛國者電子是高新技術企業

6、愛國者電子高新技術成果轉化示范企業

7、公司成立時間超過10年，企業年營業額連續三年每年營業額不低于3個億（可提供三年（2016、2017和2018年）財務審計報告）。

8、愛國者電子擁有國家級項目設備提供商證書（神舟六號、神舟七號的錄音裝置提供商，有證書）

9、愛國者電子注冊資金5000萬。

10、愛國者獲得過科技創新獎證書

11、愛國者的所有產品，獲得發明專利40項，實用新型專利80個。。

12、愛國者電子通過職業健康安全管理體系認證及環境管理體系ISO14001:2015認證

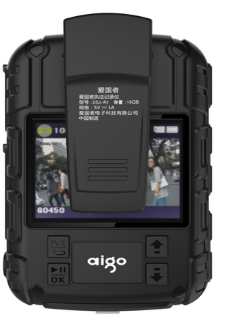

愛國者DSJ-R1產品特點

1、 警用產品認證：產品通過公安部第一研究所警用電子產品合格檢測，產品符合中華人民共和國公共安全行業標準（GA/T 947.2-2015）；多次評為全國公安系統警用裝備領先品牌

2、 安霸A7處理器：采用目前錄像效果最佳最主流的安霸方案，真高清錄像，可達到不漏秒不漏幀視頻記錄

3、 雙色注塑外殼：產品外殼采用雙色注塑一體成形，模具生產成本及技術高于普通工藝的外殼，使用壽命及手感高于普通塑膠外殼，同時還不易刮花，產品四周有工業橡膠保護更抗震和防摔。

4、 專利：愛國者專業設計師外觀及結構設計，外觀已申請專利，專利號：2014304975586

5、 專業管理軟件：自主開發的管理軟件，通過公安部一所合格檢測，數據只有通過愛國者管理軟件輸入正確密碼才可以導出，保證數據和完整性和安全性。

6、 外接電源：支持外接5V警用電源和普通移動充電寶，打開循環錄像更可實現不間斷連續工作。

7、 車載模式：選擇開啟車載模式后，將USB線連接記錄儀USB接口，另一端接入車輛的點煙器，點火即自動開機錄像，熄火即保存錄像并關機，更便于追擊逃犯。

8、 操作提示：振動提示、指示燈、聲音三種模式，滿足不同場景使用

9、 GPS：支持外接GPS模塊，通過GPS模塊定位可實現軌跡回放，詳細記錄警員的執法路線。

10、 連拍：可設置2張連拍，3張連拍、5張連拍、10張連拍、15張連拍、20張連拍幾種模式可選，讓執法證據細節更豐富。

11、 移動偵測：打開移動偵測功能后，在錄像過程中，無移動目標時，暫停錄像；當目標區域中有物體移動時，開始錄像；大大的節約存儲空間。

12、 對講功能：通過外接對講機可實現錄像執法和通話功能同時進行，解決同時操作兩臺設備問題。

13、 采集站：兼容市面大多數執法記錄儀采集站數據對接，默認音視頻文件帶有日期，警員ID，設備編號，記錄儀日志等信息功能。

（二）執法記錄儀參數

1、主體結構：整機采用內置3300mAh鋰電池,連續工作不低于11小時。

2、夜視功能：可看清距樣機≥5m 處人物面部特征，8米可看清人物輪廓；在≥2m 距離處紅外補光范圍可覆蓋攝錄畫面≥80%以上面積。

*3、抓拍功能：在攝錄過程中通過按下拍照鍵能抓拍與視頻分辯率相同的照片，

但不應影響正常的攝錄。

*4、防誤操作功能：在錄像和錄音過程中除了錄像和錄音鍵其它按鍵操作無反應，以保證錄像或錄音不被中斷。

*5、斷電自動保存功能：執法記錄儀在電量耗盡或意外關機時，可自動保存攝錄

文件。

6、背夾、肩夾可更換使用或背夾、肩夾可實現 360 度旋轉，標配背架一個。

*7、外殼防護等級：執法記錄儀外殼防護等級符合 GA/T 947.2-2015最新行業標準 ；防護等級IP68。

8、加密數據管理軟件,通過專用軟件才可以連接電腦導出數據,保證電子證據的唯一性.

9、移動硬盤模式：可通過執法記錄儀管理軟件將執法記錄儀設置成移動硬盤模式。

10、省電模式：執法記錄儀具有關屏和休眠模式設置，休眠后可待機90天以。

11、視音頻輸出功能：可通過HDMI高清視頻接口輸出視音頻信號。

12、最大記錄間隔時間：相鄰兩段間最大記錄間隔時間≤0.04s。

13、顯示屏尺寸：彩色顯示屏，顯示屏對角線尺寸≥5.00cm。

14、照片像素數：JPEG 格式，有效像素數不低于 6016×3384，照片有效像素不

低于 2336×1314，最大像素7600 x 4275 (32M像素）。

15、照片文件大小:當分辨率≥2336×1314 時,照片文件大小應≤1MB。

16、執法記錄儀應能上傳數據信息。上傳信息包含：所記錄的視音頻、音

頻、照片、日志、設備編號、警員編號及執法記錄儀的內部時間和存儲器容量信息。

17、視音頻預、延錄：分辨率 720P 時能預錄觸發前≥30s 的視音頻信息；能延

錄觸發后≥30s 的視音頻信息。

*18、視頻檢驗及視場角：視頻分辨率≥1920×1080 時，視頻幀率≥30 幀/s

或 60 幀/s，該分辨率下攝像頭視場角＞140°。

19、電池工作時間：580P連續錄像≥11h，支持外接電源，打開循環錄像可以實現不間斷連續工作。

20、開機時間：執法記錄儀從按下開機鍵到進入取景預覽模式所用時間≤3s。

78

21、數字變倍：執法記錄儀在取景預覽模式和攝錄模式下，可支持≥16 倍數字

變倍。

22、視頻回放快進、快退：執法記錄儀在本機進行視頻回放時，具有×2、×4、

×8、×16、×32、×64 快進或慢播回放模式。

23、視頻文件壓縮:視頻文件格式≥1280×720（30 幀/s）時，每小時生成視頻

文件大小≤2G。

24、文件標記功能：執法記錄儀在攝錄過程中可按下確認鍵按鍵，可對此視頻文件做

標記。

25、圖片顯示:在本機瀏覽圖片時可對圖片進行放大、縮小、移動。

26、軟件升級：將升級包文件導入執法記錄儀內，開機后可進行軟件版本升級。

27、一鍵切換：可通過長按錄像或錄音按鍵來進行錄音/錄像之間切換。

28、可以外接攝像頭。

29、視頻切換：可通過長按錄像鍵實現 1920×1080、1280×720 分辨率的切換。

30、幾何失真:本機記錄的視頻在所用的分辨率下幾何失真應≤15%，符合最新公安部測試標準（GA/T 947.2-2015）。

31、儲存卡內存：存儲容量≥32G。

32 中文和英文兩種操作系統

33、防摔測試：在工作狀態下 2米高度，硬質地面，跌落后可正常工作，存

儲的數據不會丟失。

34、目標指示：內置紅外，可長亮指示目標所在位置，紅外指示位置在記錄儀視頻的正中間。

35、白光燈：可長按菜單鍵開啟白光燈進行補光，增強拍攝效果，也用做為手電筒功能使用。

產品參數

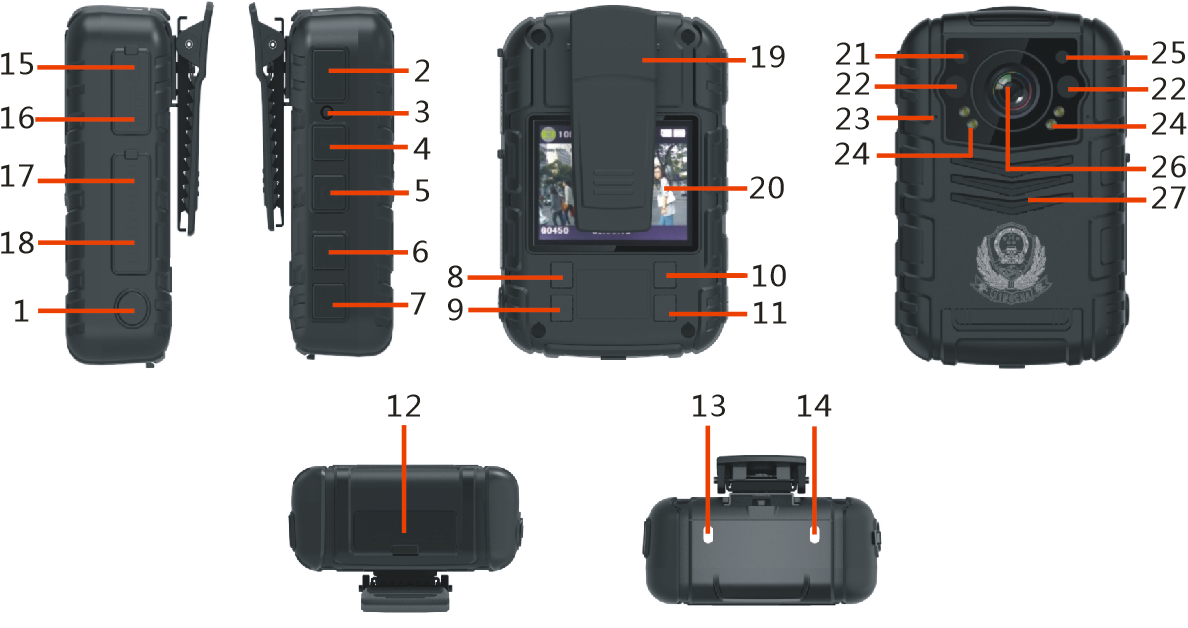

按鍵說明:

按鍵功能/基本操作說明

1.開/關機鍵

       關機時長按按鍵2秒，記錄儀開機，綠色指示燈亮，記錄儀震動一下，屏幕進入實時監控的待機狀態。

       記錄儀在待機狀態或者工作狀態短按一下可進入屏保狀態，節省電量。

待機狀態長按按鍵2秒，記錄儀關機。

2.對講機鍵

    在關機或待機界面時，將記錄儀與對講機連接，可實現對講通訊的功能。

3.復位鍵

        在記錄儀出現偶爾異常或死機時，可按此按鍵復位，讓記錄儀重新正常運行。

4.攝像鍵

       在關機時，長按此按鍵可實現“一鍵開啟攝像”的功能，記錄儀會立即開機并進入攝像的狀態。

       在待機預覽界面，短按一下此鍵，開始攝像記錄現場；攝像時，短按一下可停止攝像。

       待機界面，長按此鍵，可實現一鍵切換攝像分辨率（1280*720 30fps、848*480 30fps切換）。

攝像品質與時長對照表：

* 以上表格數據是在明亮、靜態環境下所測試的數據預估值。由于本機視頻是采用H.264壓縮標準編碼，攝像文件的大小決定于采集圖像的復雜程度，所以以上表格所列的時間僅作參考。實際拍攝時長會因環境因素而有所不同。

5.拍照鍵

       在關機時，長按此鍵可實現“一鍵拍照”的功能，記錄儀會立即開機并拍照記錄。

       在待機預覽界面，短按一下此鍵，可實現拍照的功能。

       在攝像時，短按此鍵可實現抓拍的功能。

       在照片放大后，按此鍵可實現向上移動的功能。

       待機界面，長按此鍵，可實現一鍵切換拍照分辨率，如（5M 3008x1688、8M 3456x1944切換）等。

6.錄音鍵

       在關機時，長按此鍵可實現“一鍵錄音”的功能，記錄儀會立即開機并進入錄音的狀態。

       在待機預覽界面，短按一下此鍵，可實現開始錄音的功能。在錄音時短按一下此鍵停止錄音。

       在照片放大后，按此鍵可實現向下移動的功能。

7.紅外/激光鍵

在待機界面時，短按L/IR一次此鍵，可手動切換紅外夜視功能，取消再按一次。

在待機界面時，長按一下此鍵，可實現激光定位的功能, 再長按一次取消。

8.菜單/返回鍵/手電筒

       待機界面時，短按此鍵可進入設置菜單選項進行設置。

       在設置界面下，短按一下此鍵，可返回上一層。

待機界面時，長按此鍵可開啟白光燈，在黑暗的地方可當作手電筒使用。

9.OK/播放、暫停鍵

       待機界面時，長按此鍵可出現“視頻/照片/錄音”的回放預覽界面。

       在設置界面下，按OK鍵可實現選擇確認功能。

       待機界面下，按一下此鍵，記錄儀會立即回放最后一個文件。

在視頻回放時，短按此鍵可暫停；在照片回放時，短按此鍵可實現幻燈片瀏覽功能

在攝像時，短按OK/播放鍵，重點標記鎖鍵符號出現，取消時再短按一次。

10.上鍵

      在設置菜單界面下，按此鍵可實現向上翻動的功能

      在查看照片時，長按此鍵可實現照片放大的功能。在照片放大后，短按此鍵可實現向左移動的功能。

      在回放視頻時，按此鍵可實現快退的功能。

11.下鍵

      在設置菜單界面下，按此鍵可實現向下翻動的功能

      在查看照片時，長按此鍵可實現照片縮小的功能。在照片放大后，短按此鍵可實現向右移動的功能。

      在回放視頻時，按此鍵可實現快進的功能。

12.多功能擴展接口

      多功能擴展接口可用于3G傳輸、PTT對講、外接GPS、等功能使用。此功能需另購相應配件方可擴展相應功能。

13.指示燈

     充電指示燈在聯機或充電時，燈為藍色，充滿后熄滅，

     工作指示燈在待機時，燈為綠色，在攝像時，紅燈閃爍。

在拍照時，紅燈閃一下。在錄音時，黃燈閃爍。

14.AV-IN/AV-OUT接口

       AV-IN：將外接攝像頭連接到記錄儀的AV-IN接口，錄音、攝像、監控畫面為外接攝像頭畫面和聲音；

       AV-OUT：通過AV-OUT線可將記錄儀實時畫面和聲音通過此接口傳輸?shù)酵饨颖O(jiān)控設備顯示。

15.HDMI接口

    高清視頻輸出接口，可通過HDMI連接線連接高清電視等圖像顯示設備進行回放或監視。

16.USB/充電接口

      USB接口與電腦連接可讀取記錄儀內的資料。將記錄儀連接至電腦，打開管理軟件，進入軟件界面即可對文件進行管理了。（詳見章節-文件管理）

      USB接口與電腦或充電適配器連接即可進行充電功能。

17.感光器/紅外燈

       感光器與紅外燈為一個組合器件，需相互配合使用。

當菜單的“紅外切換”設置調為“自動”時，感光器會打開起作用，在夜視（較黑暗）的環境下，記錄儀會自動切換為夜視狀態；當走到明亮的地方時，記錄儀又會自動關閉紅外功能。

18.白光燈

       在黑暗環境可當應急手電筒使用。長按菜單M/返回鍵即可開啟手電筒，再次長按關閉。

19.激光燈（輔助定位光源）

       在實時監測的待機狀態或攝像的過程中，長按L/IR紅外按鍵可實現激光定位。

20.異常報警

      本機有兩種異常狀態的報警提示，分別為：

      1.當電量不足的情況下，記錄儀屏幕中電池電量顯示會閃爍，并有震動及提示音報警提示。

      2.當記錄儀內存滿時，記錄儀屏幕會出現“存儲滿”字樣的提示，并有震動及提示音報警提示。

21.省電模式（自動屏保）

      本機具有省電模式（自動屏保）功能，在待機時設定的時間后進入省電模式。

      待機狀態下無任何操作，30秒、1分鐘、3分鐘、5分鐘（菜單中可選）后自動關閉顯示屏，進入省電模式，點按任意鍵，顯示屏開啟。

22.充電

本機內置了大容量聚合物鋰電池，請使用標配的充電器來充電。

記錄儀關機狀態充電約4小時充滿電，充電時，機身電源藍色充電指示燈會亮起；充電完成后，機身電源指示燈藍燈熄滅。

通過電腦USB接口連接充電時。將記錄儀連接至電腦USB接口即可充電。

當電量不足的情況下，記錄儀屏幕中電池電量顯示會閃爍，并有震動及提示音報警提示，此時應及時充電。

23.文件管理

標配數據管理

軟件操作介紹:

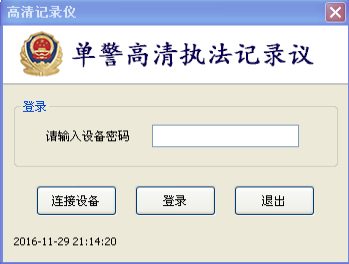

打開后界面（Win7）如下圖所示：

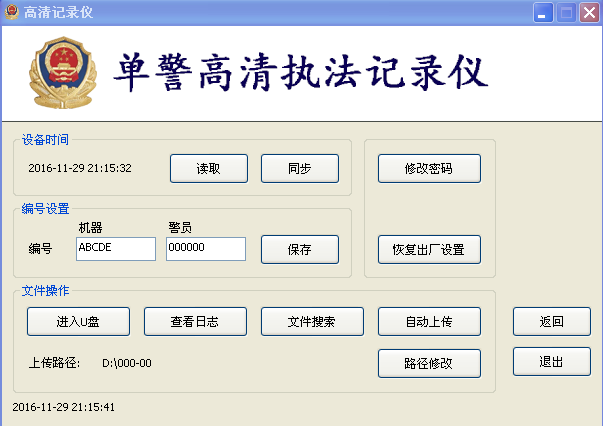

連上設備并輸入正確的六位密碼后（初始密碼“888888”），點擊“連接設備、登錄”， 此時機器會自動校對時間并進入管理界面：

讀取：讀取記錄儀內部當前的時間，顯示在界面中。

同步：同步電腦時間至記錄儀中。帶管理軟件的記錄儀版本本機不能設置時間，需通過管理軟件進行對時，以保證據數的真實性。

編號設置：可對記錄儀的設備編號和警員編號進行設置，以便于管理以及將編號信息打印在照片或視頻上，以保證數據的真實性、唯一性。機器編號為5位字符，警員編號為6位字符；編號可以是數字和字母。

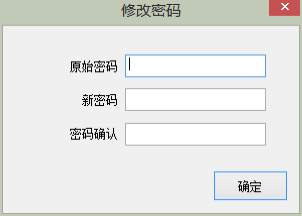

修改密碼：修改后臺管理軟件登錄密碼；

恢復出廠設置：清除所有個性化設置，恢復至出廠設置值。

查看日志：查看執法儀的操作日志。

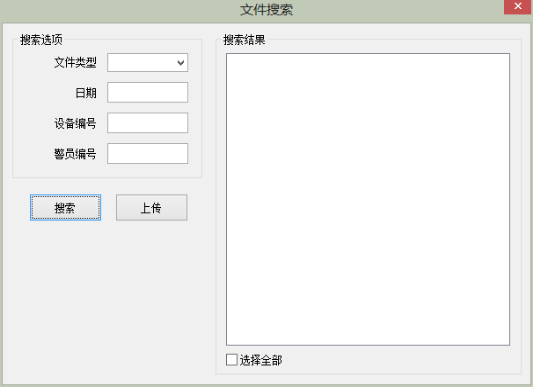

文件搜索：對執法記錄儀中的文件進行搜索?？筛鶕?jù)特定條件搜索文件。

自動上傳：點擊此按鍵后，系統會將執法儀內的文件上傳至指定的目錄。（包含日志文件和錄制的文件。）

路徑修改：設置自動上傳保存的文件目錄，可在電腦中自由選擇想要保存的路徑。

進入U盤：將記錄儀從加密狀態切換成可移動磁盤，切換后可直接打開可移動磁盤對記錄儀內的所有文件進行瀏覽、管理。此狀態為當前有效，拔掉USB線后再聯機需再次重復以上動作方可打開磁盤，以保證數據安全性。

注意：進入U盤模式后，其它所有設置項都處于失效狀態，如需設置，請勿切換到此模式或拔掉USB線重新連接才能進行設置。
